CJX2 Series AC Contactor
Mô tả sản phẩm
Khởi động từ xoay chiều dòng CJX2 thích hợp sử dụng cho mạch điện xoay chiều 50Hz hoặc 60Hz, điện áp định mức đến 660V, dòng điện định mức đến 630A.
Sản phẩm dùng để đóng và cắt mạch từ xa, đồng thời có thể kết hợp với rơ-le nhiệt phù hợp để tạo thành bộ khởi động từ điện từ, nhằm bảo vệ mạch điện có khả năng phát sinh quá tải trong quá trình vận hành
Ký hiệu model và ý nghĩa
CJ X2 – □ □ □ □
- CJ: Contactor xoay chiều
- X2: Số thứ tự thiết kế
- □: Dòng điện làm việc định mức (A) khi sử dụng theo cấp AC-3 với điện áp làm việc định mức 380V
- □: Số lượng tiếp điểm phụ thường mở (NO)
- □: Số lượng tiếp điểm phụ thường đóng (NC)
Đặc điểm cấu trúc
Khởi động từ có kích thước nhỏ gọn, trọng lượng nhẹ, công suất tiêu thụ thấp, tuổi thọ cao, an toàn và đáng tin cậy. Có thể lắp đặt kiểu module, dễ dàng gắn thêm cụm tiếp điểm phụ, đầu nối trễ khí, rơ-le nhiệt và các phụ kiện khác, từ đó kết hợp thành nhiều dòng sản phẩm phái sinh đa dạng.
Ngoài phương thức lắp đặt bằng vít, khởi động từ còn có thể lắp nhanh trên thanh ray tiêu chuẩn châu Âu 35mm hoặc 75mm
Các thông số kỹ thuật chính

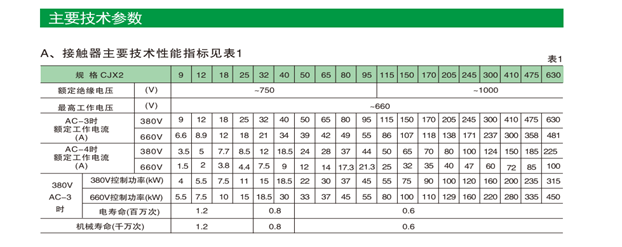

A. Các chỉ tiêu tính năng kỹ thuật chính của khởi động từ (xem Bảng 1)
B. Điện áp làm việc của cuộn hút contactor (Us): AC 36V, 110V, 127V, 220V, 380V.
C. Đặc tính tác động
- Điện áp hút: 85% – 110% Us
- Điện áp nhả: 20% – 75% Us
D. Tiếp điểm phụ
- Với quy cách ≤ 32A: thân contactor có 1 cặp tiếp điểm phụ thường mở (NO) hoặc thường đóng (NC).
- Với quy cách ≥ 40A: thân contactor có 1 cặp NO và 1 cặp NC.
Các model 115–630A: thân máy không kèm tiếp điểm phụ; nếu cần tiếp điểm phụ, vui lòng ghi rõ khi đặt hàng.
Ngoài ra có thể lắp tối đa 8 cặp tiếp điểm phụ, với các tổ hợp NO/NC khác nhau
CJX2 – Dòng khởi động từ xoay chiều (AC)
CJX2 Series AC Contactor

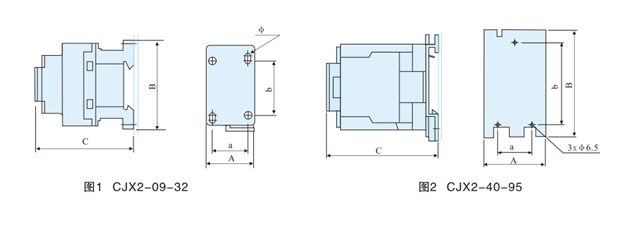

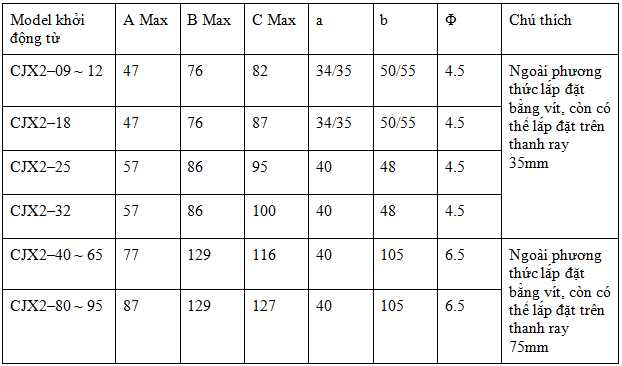

CJX2–09 ~ 32, CJX2–40 ~ 95 (xem Hình 1, Hình 2 và Bảng 2)
Lắp đặt trên mặt bảng (lắp mặt tủ)

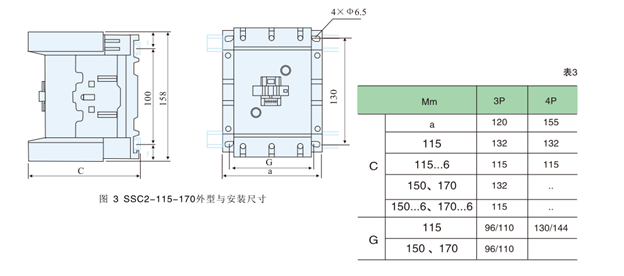

CJX2–115 ~ 170 – Hình dáng bên ngoài và kích thước lắp đặt:
SFW1 (45) – Dòng aptomat không khí đa năng thông minh
Aptomat không khí đa năng thông minh dòng SFW1 (45) (sau đây gọi tắt là aptomat) thích hợp sử dụng cho mạch điện xoay chiều 50Hz, điện áp định mức đến 690V, dòng điện định mức từ 400A đến 6300A trong mạng lưới phân phối điện, dùng để phân phối điện năng và bảo vệ đường dây khỏi các sự cố như quá tải, thấp áp, ngắn mạch, chạm đất, v.v. Ngoài ra, sản phẩm còn có thể tùy chọn bảo vệ quá áp, bảo vệ mất pha, bảo vệ mất cân bằng ba pha và các chức năng bảo vệ khác.
Aptomat có chức năng bảo vệ thông minh, độ chính xác bảo vệ cao, độ tin cậy vận hành tốt, giúp tránh các sự cố mất điện không cần thiết. Có thể lựa chọn bảo vệ chọn lọc, đáp ứng yêu cầu của trung tâm điều khiển và hệ thống tự động hóa.
Aptomat chịu được xung sét đến 2000 lần, điện áp chịu xung 8000V (điều chỉnh theo tiêu chuẩn độ cao khác nhau), giá trị tối đa không vượt quá 12000V.
Aptomat này không kèm bộ điều khiển thông minh, không hỗ trợ thao tác điều khiển từ xa.
